【微分享】航空障礙燈的設置總結

發布時間：2020-11-10瀏覽次數：40

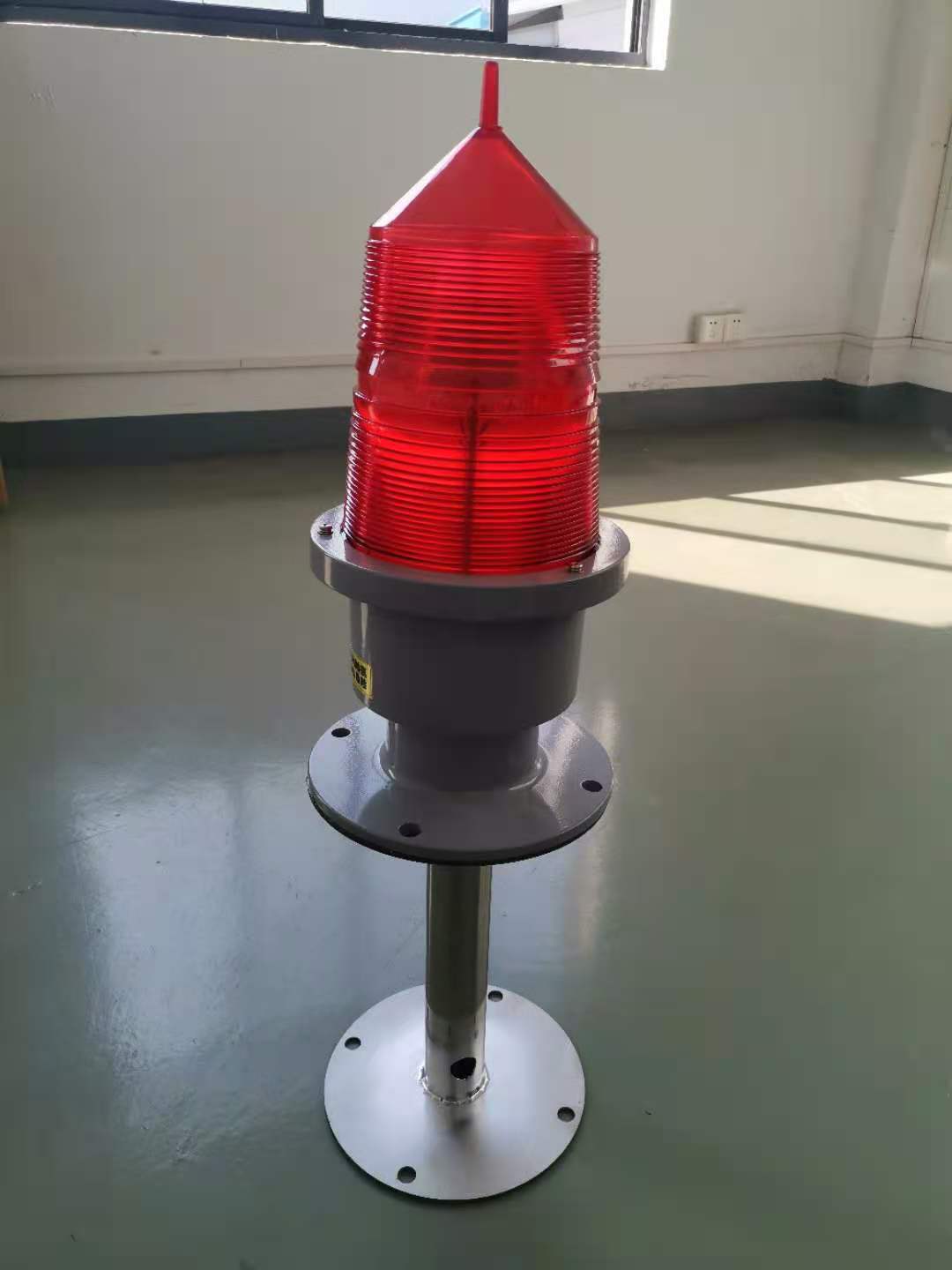

航空障礙燈的概念與分類

航空障礙燈一些知識總結

1、障礙物就其障礙燈的設置應標志出障礙物的最高點和最邊緣（即視高和視寬）。

2、如果物體的頂部高出其周圍地面45米以上，必須在其中間層加設障礙燈，中間層的距離必須不大于45米并盡可能相等（城市中百米以上的超高建筑物尤其要考慮中間層加設障礙燈）。地處城市和居民區附近的建筑物設裝中間層障礙燈時，應考慮避免使居民感到不快。一般要求從地面只能看到散逸的光線。

3、外形廣大的建筑群所設置障礙燈應能從各個方面看出物體的輪廓，水平方向也可參考以45米左右的間距設置障礙燈。

4、對于105米的超高物體、設施或拉線塔、樓頂塔等，應在其頂端設置中光強A型障礙燈，并為白色閃光，其下部分層設置紅色中光強B型障礙燈。

5、高于150米的超高物體（如廣播電視塔、大跨越斜拉橋等）應在其頂端設置高光強A型障礙燈，并且應以中、高光強障礙燈配合使用。

6、超高壓輸電線鐵塔應設置高光強B型障礙燈，并為三層同步閃光。位置為塔頂、電纜下垂最低點及二者中間位置，且需沿電纜走線方向設于鐵塔外側。

7、對于煙囪或其他類似性質的建筑物，頂部障礙燈必須位于頂端1.5-3米之間，考慮到煙囪對燈具污染，障礙燈可裝設在低于煙囪口4-6米的部位（詳見國家標準節選）。

8、不論哪種障礙燈，其在不同高度的障礙燈數目及排列，應能從各個方位都能看到該物體或物體群輪廓，并且考慮障礙燈的同步閃爍，以達到明顯的警示作用。

《中華人民共和國民用產品航空法》及國家有關文件對設置障礙燈有明確規定：

１、機場凈空保護的限高或超高建筑物及構筑物應設置航空障礙燈和標志。

２、航路上及飛行區周圍影響飛行安全的人工及自然障礙物體應當設置航空障礙燈及標志。

３、有可能影響飛行安全的地面高聳、高大建筑物和設施，應當設置航空障礙燈及標志并保持正常狀態。

★公安、消防、交通等部門在城市中建有直升機停機坪，城市上空視為凈空，城市中的高大建筑物及構筑物應設置航空障礙燈和標志。

一般可參照下列障礙燈設置方法：

外形廣大的建筑群設置的障礙燈應能從各個方位看出物體的輪廓，水平方向也可參考以45米左右的間距設置障礙燈一般建筑應在其頂端安裝障礙燈高于150米超高物體，在其頂端設置高光強A型障礙燈，并與中光強障礙燈配合使用。高于105米而不足150米的高大物體，應在頂端設置中光強A型障礙燈，中間層還應加設障礙燈，且間距盡可能相等。

超高壓輸電線鐵塔應設置高光強B型障礙燈，并為三層同步閃光。位置為塔頂、電纜下垂線的最低點及二者中。交流多盞聯控閃光障礙燈樓層安裝示意圖。

中華人民共和國國家標準GB50051-2001規定煙囪設置航空障礙燈分布及標志.

各種光強障礙燈的選用（H為建筑物高度）

45米 ≤ H ≤60米，采用低光強GZ220-6、 GZ220-7型障礙燈

60米 ≤ H ≤ 105米，采用中光強GZ220-7、7B型和GZ-155型組合使用

105米 ≤ H ≤150米，采用高中光強GZ220-7B型和GZ-155型組合使用

H ≥ 150米，采用中，高光強GZ-155型和GZ-90型組合使用

燈器設計要求采用上海義木航標電器有限公司生產的GZ系列長壽命航空障礙燈。

民航局有關規定

國家民航局對航空障礙燈的設置作了詳細規定，現摘錄重點如下：在高層建筑物（如高層樓房、電廠煙囪、通訊鐵塔或其他類似建筑物）的頂部必須設一個或幾個航空障礙燈，以助航安全。　障礙燈必須安裝建筑物頂端上1.2米～3米之間。建筑物高于周遍地面45米以上必須在中間層加設障礙燈，加設中間層障礙燈的位置要盡量作到每層燈器之間距離盡可能相等，采用低、中光強障礙燈之間距離必須不超過45米。（設置燈器層數N=物高米/45米）廣大的建筑物，設置燈器應充分考慮建筑物每個角，要做到從每個角都能看出建筑物的輪廓，水平方向要參考每層≤ 45米的設計要求。高于150米的高建筑，再頂端必須設置高光強航空障礙燈，并且要于中光強障礙燈組合使用以顯示其存在。

關于航空障礙燈的配電

JGJ 16-2008《民用建筑電氣設計規范》第10.3.5條6款規定：“障礙標志燈電源應按主題建筑中最高負荷等級要求供電”。另外《民用建筑電氣設計規范》附錄A表A中一類高層建筑的用電負荷中規定了障礙照明用電屬于一級負荷。

航空障礙燈的用電量很小，一般可以從附近的消防電源箱供電，但偶爾會有審圖不認可航空障礙燈屬于消防負荷。
